L'étude suivante se fera à l'aide du dossier technique et de l'animation Ouvre_Portail_FAAC.swf à télécharger et à charger dans le site Ruffle.rs


1. Etude la chaîne d'énergie

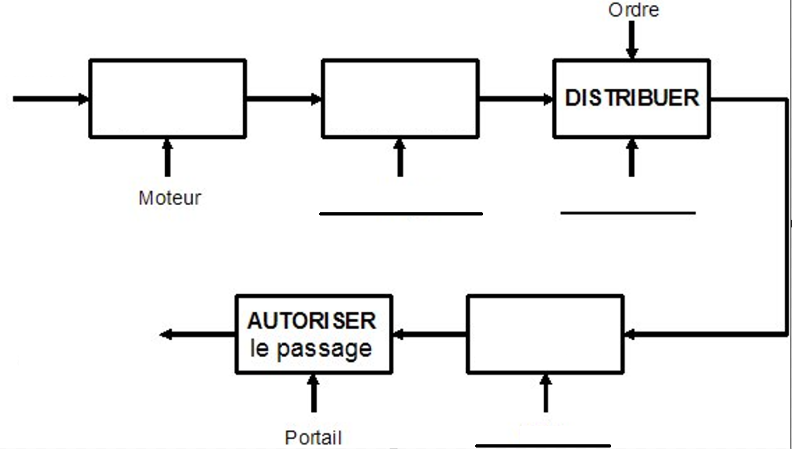

Remplir la chaîne d'énergie suivante en indiquant dans les cases quelle est la fonction et en dessous quel est le système qui la réalise :



2. Identification des éléments fluidiques

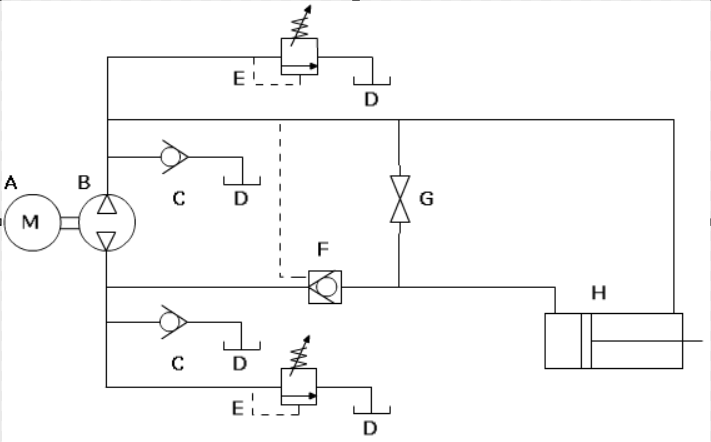

A partir du schéma fluidique de l'ouvre-portail, remplir le tableau ci-dessous en indiquant le nom des composants et leur fonction.



Composant

Nom

Fonction

A

B

C

D

E

F

G

H


3. Etude de la sortie du vérin.


En rouge, tracer sur le schéma 1 le cheminement de l'huile pour faire sortir le vérin.


4. Etude de la rentrée du vérin.


En bleu, tracer sur le schéma 2 le cheminement de l'huile pour faire rentrer le vérin.


5. Conclure sur l'utilité d'utiliser l'énergie hydraulique dans un tel système.
