1. Ouvrir la simulation dynamique


- Charger le modèle Inventor - le décompresser puis créer un projet avec le fichier charger le fichier Compresseur.iam.

- Faire Environnements - Simulation Dynamique




2. Mettre en mouvement la maquette

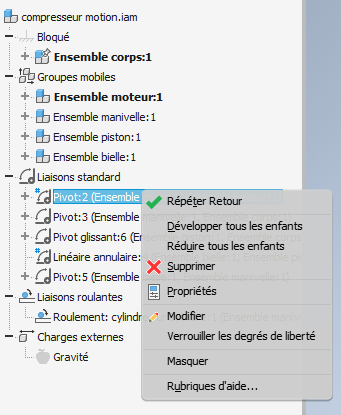

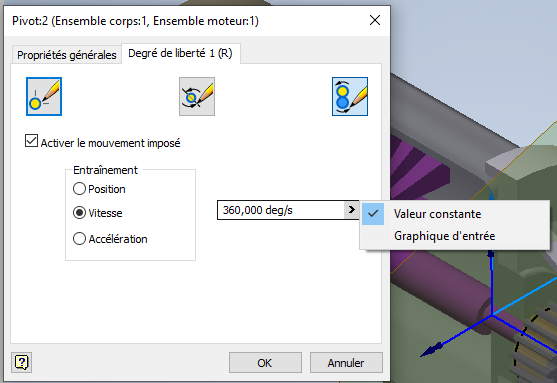

- Dans l'arbre de construction (à gauche), cliquer avec le bouton de droite de la souris sur la liaison que vous voulez mettre en mouvement - Propriétés

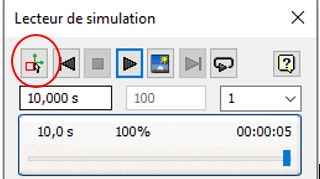

Utiliser le lecteur de simulation pou choisir le temps de calcul et le nombre de pas.


Très important : pour toute modification, cliquer sur le bouton entouré de rouge pour rejoindre le mode construction.


3. Installer une trace

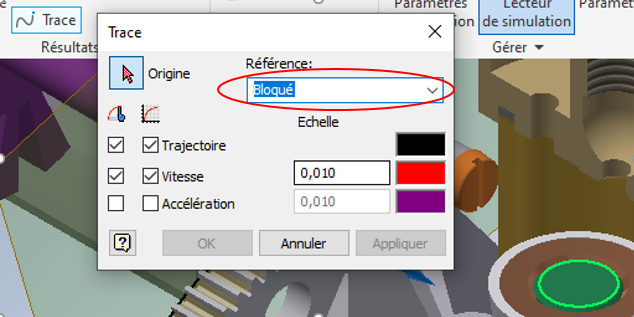

Faire Trace - Cocher les onglets que vous voulez faire apparaître (accélérations - vitesses (dont on peut choisir l'échelle - trajectoires) - Choisir la référence (entourée en rouge).


4. Afficher les résultats


Faire graphique de sortie et choisir dans l'arbre de construction quel résultat afficher.
