I. Analyse du mécanisme


Réaliser l'analyse du système en remplissant l'Ibd ainsi que l'éclaté sur le document réponses.


II. Mesure


A l'aide d'un tachymètre, mesurer la vitesse  du moteur. L'indiquer sur votre copie.


III. Modélisation


1. Étude du modèle Inventor


Charger le modèle Inventor et l'animer en utilisant l'aide Inventor. Afficher la course maximum que peut effectuer le piston. Réaliser une copie d'écran pour votre compte-rendu.


2. Etude des mouvements et des trajectoires


Donner la nature des mouvements suivants : Mvt(manivelle/Bâti) - Mvt(piston/Bâti) -Mvt(Piston/bielle) - Mvt(Bielle/Manivelle).

Donner la nature des trajectoires suivantes : T(AManivelle/Bâti) - T(BPiston/Bâti) - T(BPiston/Manivelle) - T(ABielle/Piston).

Sur Inventor, tracer en bleu T(AManivelle/Bâti) - Tracer en rouge T(BPiston/Bâti) - Tracer en noir T(BPiston/Manivelle) - Tracer en vert T(ABielle/Piston). Faire une copie d'écran et inclure celle-ci dans votre travail.


IV. Etude expérimentale


Établir un protocole qui vous permettra de mesurer le volume d'air que le compresseur pourra développer en fonction du temps. Comparer cette valeur avec celle donnée dans le cahier des charges.

Vous disposez d'un compresseur d'un ballon de baudruche et du matériel présent dans la salle.


V. Résolution

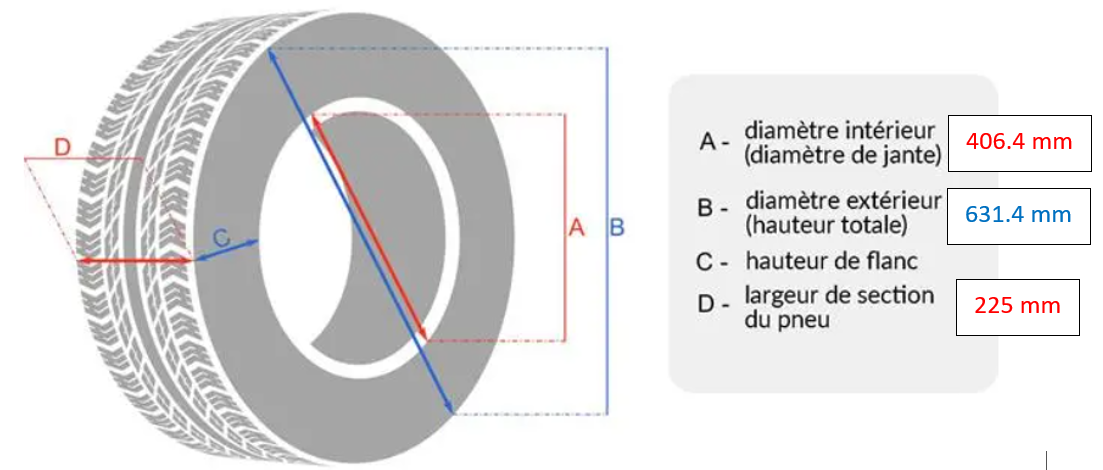

Calculer le volume d'air contenu dans un pneu 225/50 R16.



VI. Conclusion


Conclure quand à la possibilité pour le compresseur à gonfler un pneu en 30 min.
