Travail demandé : On vous demande de trouver sur Internet un moteur qui vous permettait de le changer en gardant les mêmes caractéristiques (couple, puissance et vitesse).

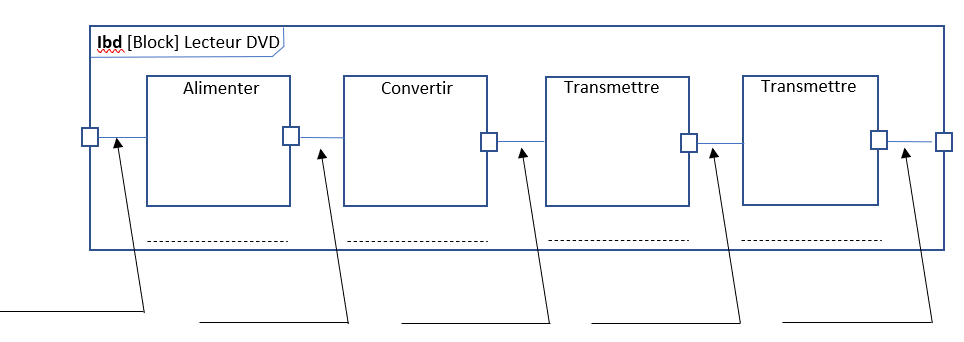

Analyse : Compléter la chaîne d'énergie.


Expérimentation : A l'aide du matériel mis à votre dispostion : Chronomètre - Dynamomètre trouver les caractéristiques mécaniques du lecteur de votre ordinateur.


Démarche :


  • A partir d'une expérimentation simple, calculer la puissance de sortie du lecteur.
  • En tenant compte du rendement, calculer la puissance en sortie de moteur
  • Trouver la relation qui lie la vitesse du tiroir et la vitesse du secteur denté 8.
  • Calculer le rapport de réduction du train d'engrenages.
  • Calculer la vitesse du moteur.
  • En déduire le couple moteur.
  • Conclure en recherchant sur Conrad.com un moteur qui conviendrait.

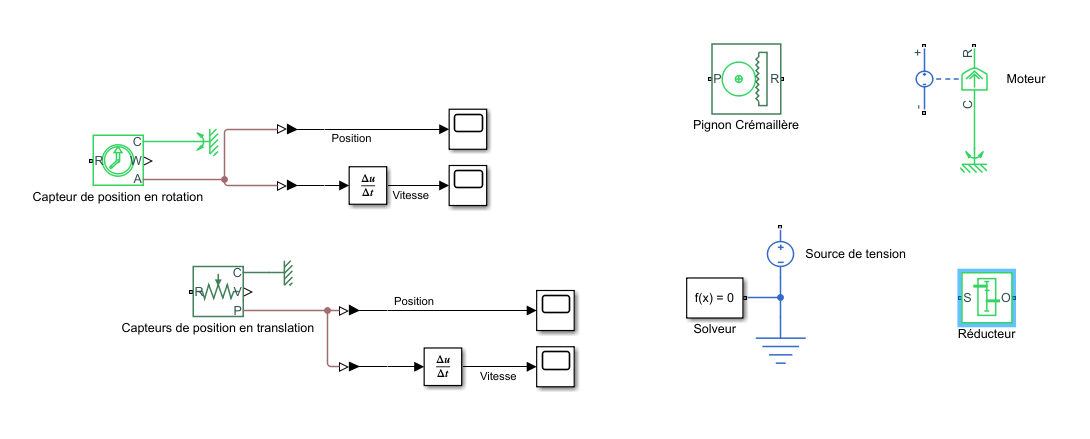

Modélisation : Charger le fichier Matlab Lecteur_DVD_Elève. Compléter le modèle en suivant la chaîne d'énergie. Conclure quand à la validité du modèle en regard du système réel.
