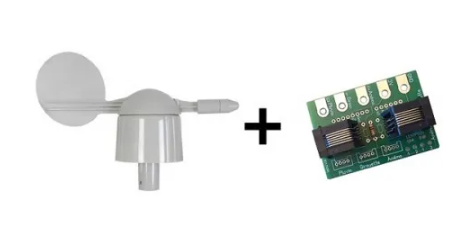

Pour connaître la direction du vent, la girouette va envoyer une tension au convertisseur analogique numérique (CAN) de la carte Microbit qui transformera la tension en une valeur numérique. Pour faire varier cette tension, la girouette possèdent les Interrupteurs à lame souple (ILS) qui laisseront passer le courant en associant une résistance à chaque position.


Cliquer sur l'image


Utiliser le programme du potentiomètre ci-dessous (volé sur gcworks.fr!!) pour tester votre girouette.

Attention, bien que le programme propose un câblage sur la pin1, il faudra se brancher sur la pin0.



from microbit import *

while True:
    can = pin1.read_analog()   # conversion analogique-numérique broche 0  0-1023
    print ('CAN = ',can)       # affichage sur la console de la valeur numérique
    sleep(500)

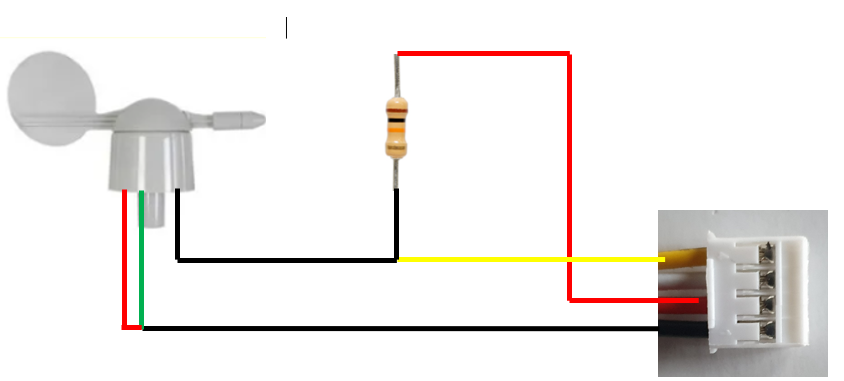

Autre solution, pour gagner de la place, câbler la girouette comme ci-dessous.
