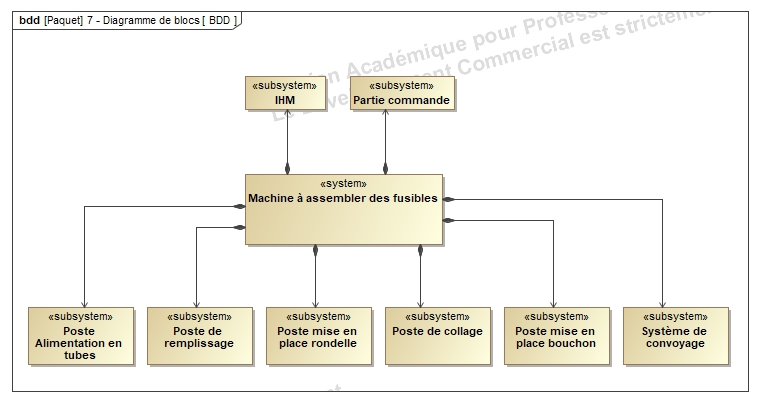

Le diagramme de blocs permet de décrire l'architecture physique du système.


On y trouve les différentes parties qui composent le système. Attention, on ne donne pas les solutions sauf si le client en impose.


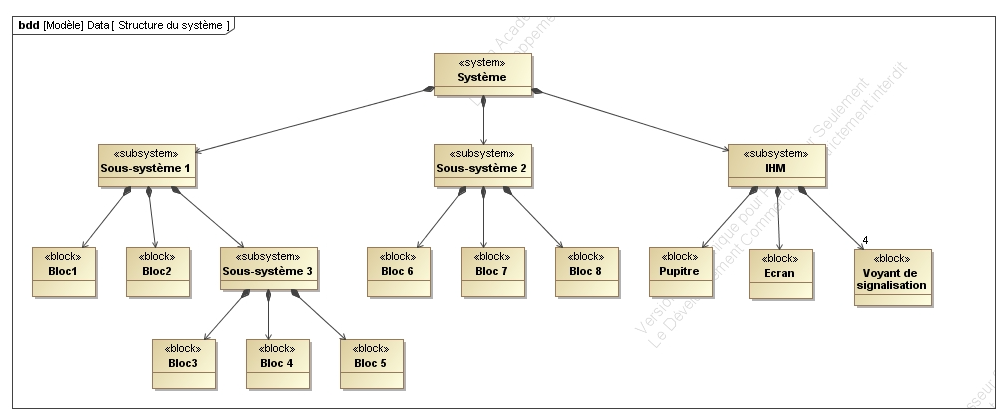

On définit comme Sous-système une partie du Système que l'on peut ou que l'on va décomposer.


Un Bloc est un élément qui ne sera pas décomposé (même s'il est possible de le faire).

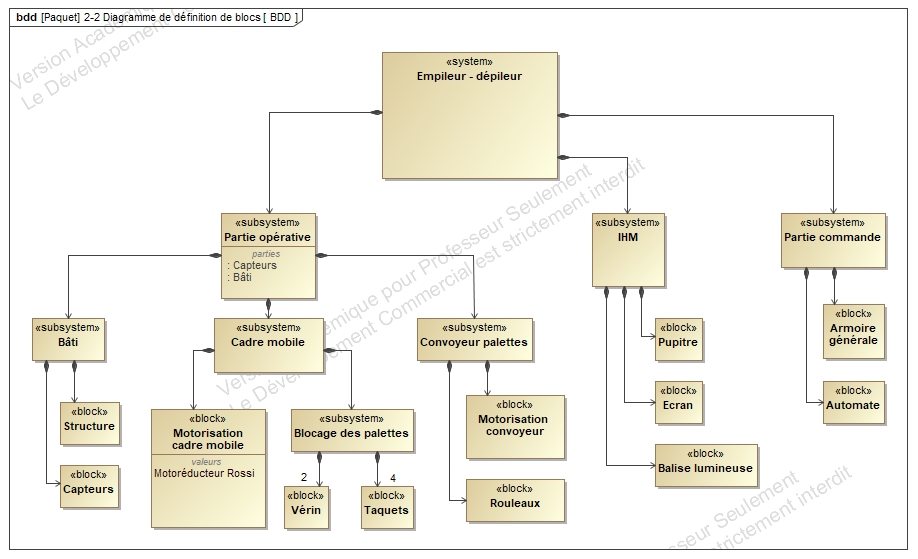

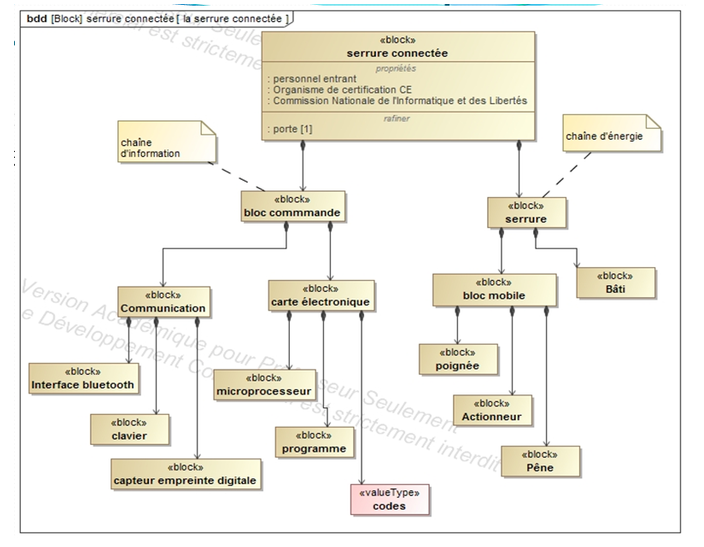

Exemple en retro-ingénierie :

Dans le cas d'une étude de rétro-ingénierie, on admet de voir apparaître des éléments techniques s'ils participent à la compréhension globale du système.
