Décompresser le modèle Matlab du compresseur puis le copier dans vos documents.

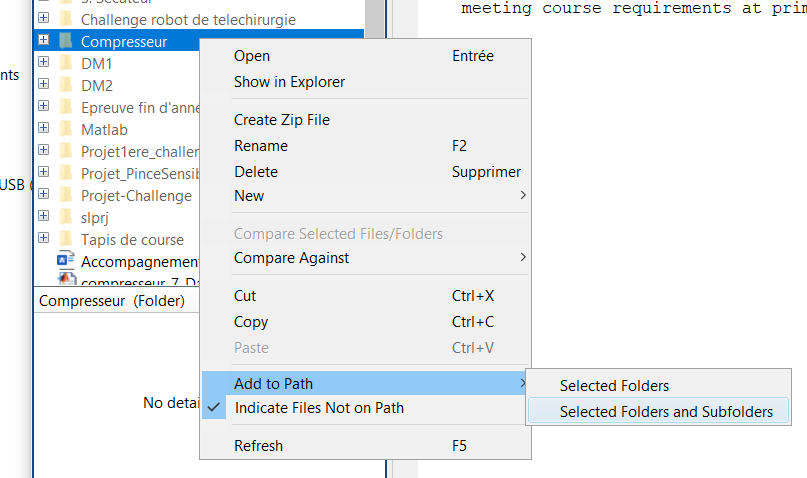

Lancer Matlab. Aller chercher le dossier Compresseur dans vos documents puis faire comme suit :

Lancer Compresseur_eleve_2020a.

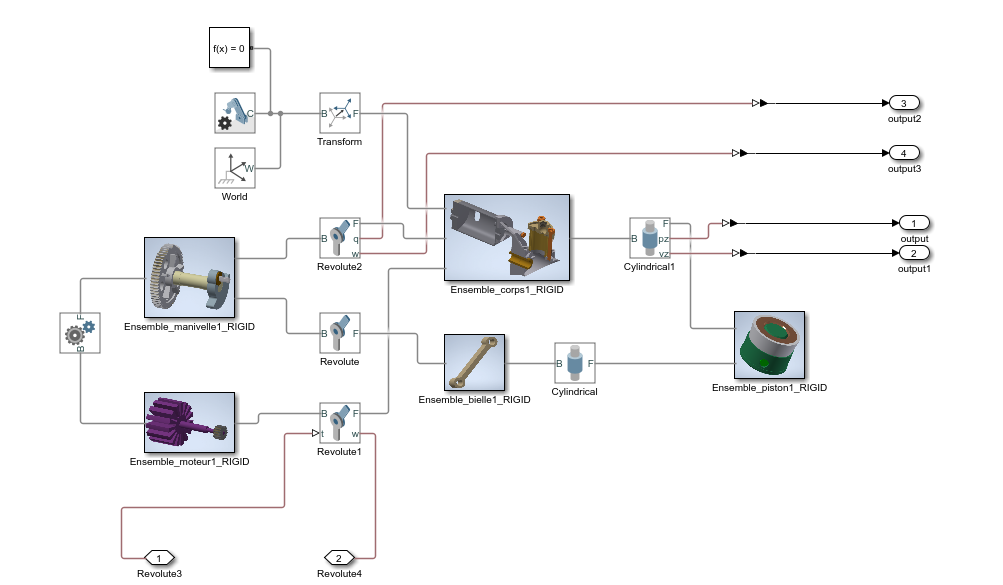

Le modèle du compresseur se présente en deux parties : Le moteur et la partie mécanique du compresseur.


Double-cliquer sur le moteur et rentrer la valeur exacte de la résistance interne.


Noter que la couleur de la partie électrique et la couleur de la partie mécanique du moteur.

Retourner avec les flèches sur l'écran principal puis double-cliquer sur le compresseur.


En vous aidant des informations données en Ressources remplir le rapport de réduction de l'engrenage (attention rapport de réduction se dit ratio en anglais et il est inversé c'est à dire que pour une réduction de 0.5 on écrira 2).

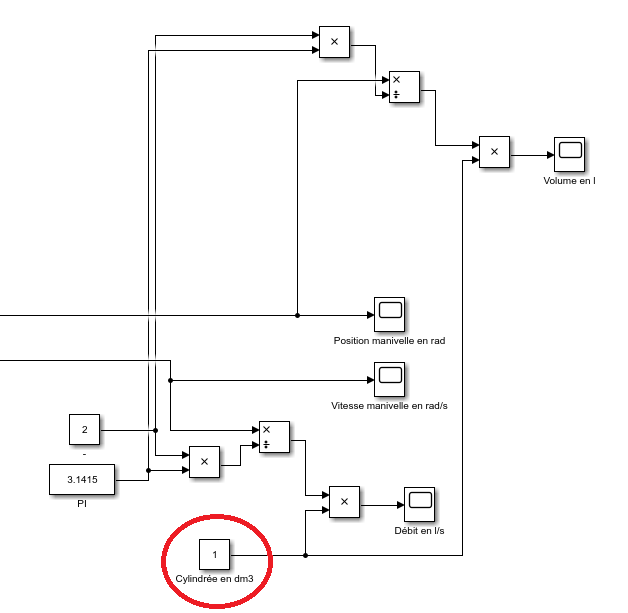

Remplir, après calcul (toujours dans Ressources) la cylindrée du compresseur.

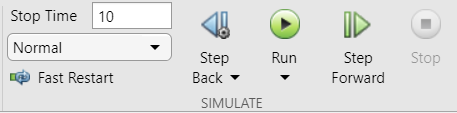

Régler le temps dans la case réservée à cet effet (inf peut être mis pour un temps infini) puis appuyer sur la touche Run.

Double cliquer sur les scopes dont vous voulez afficher la courbe.
