1. Comparaison du modèle Inventor et du schéma cinématique


a. Ouvrir le fichier FAAC 1metre.iam. Faire Environnements - Simulation Dynamique.


b. Comparer les liaisons installées dans Inventor et les liaisons représentées sur votre schéma.


c. Conclure sur la cohérence du modèle cinématique Inventor.


2. Modélisation des efforts


a. Calculer la force que peut développer le vérin (formulaire ici)

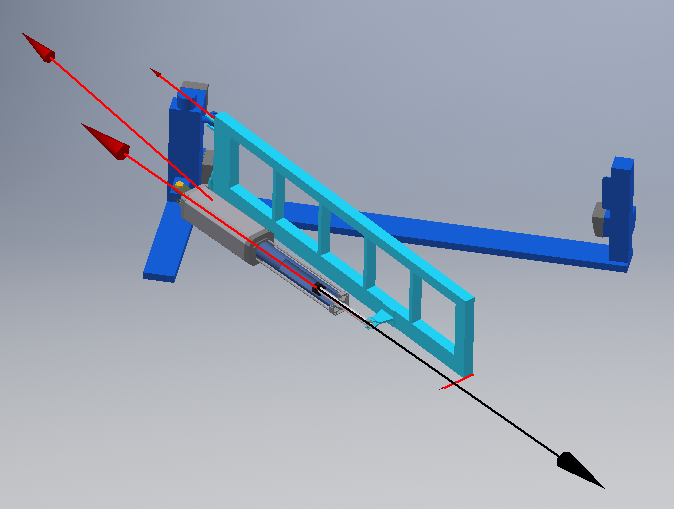

b. Installer l'effort calculé sur le piston (Aide inventor ici).


c. A l'aide d'Inventor, remplir le document réponse relatif aux efforts appliqués au vantail.


d. Faire deux essais, un avec et un sans tenir compte de la gravité.


e. Imprimer la (ou les) courbe(s) représentative(s) de l'effort sur le vantail en fonction de la position de celui-ci et la(les) coller dans votre étude de cas.


f. Conclure quand à l'importance de la gravité sur une telle étude.


g. Conclure sur la validité du modèle pour répondre au problème technique.
