øDans un premier temps, il s'agira de représenter le doigt gauche de la pince.

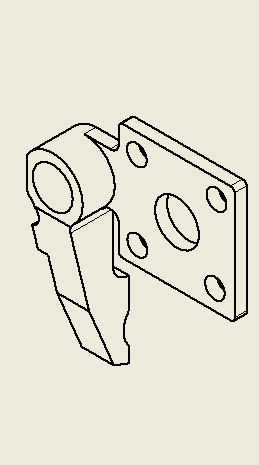

Perspective du doigt gauche de la pince

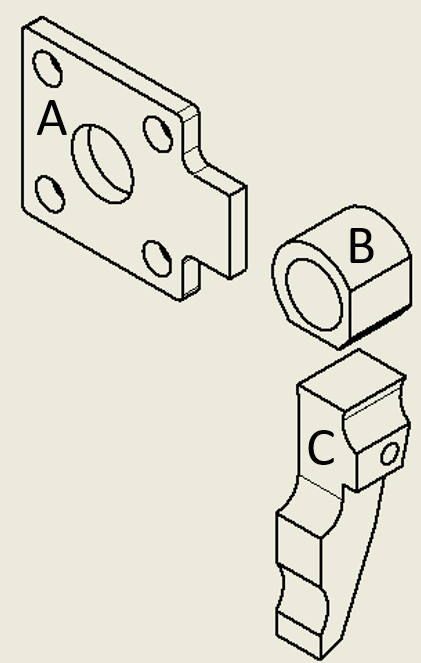

La pince peut se décomposer en trois volumes simples.


  • A : Prisme 29x29x3 avec languette de hauteur 13 mm, un trou centrale ø11et 4 trous ø5


  • B : Cylindre creux øext 15 - øint 10 avec méplat


  • C : Forme prismatique complexe


Penser impérativement à enregistrer régulièrement votre travail.
