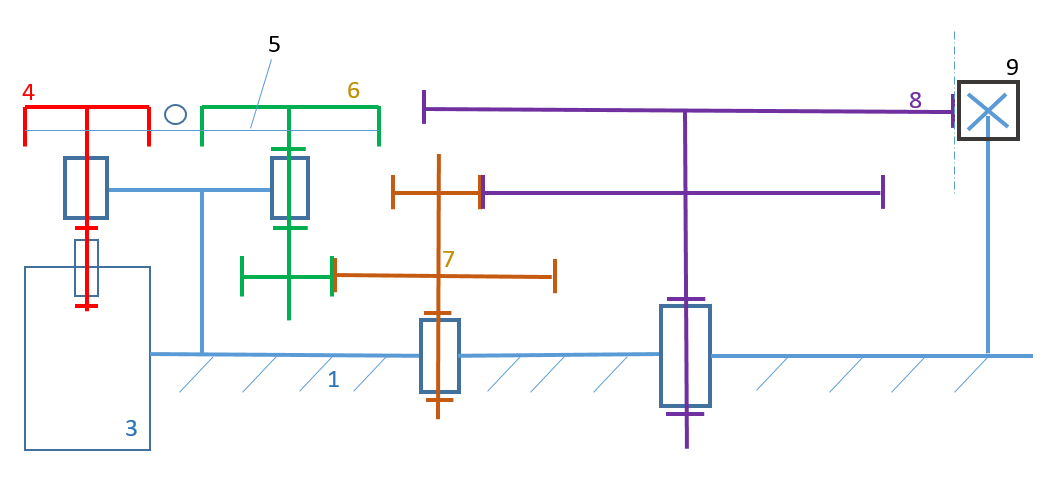

Après démontage, un dossier technique a pu être reconstitué

Nous considérerons un rendement de 0.95 pour chaque élément de transmission.


13

1

Axe de verrouillage


12

4

Lame


11

1

Lame milieu


10

1

Corps contacteur


9

1

Crémaillère du tiroir

m = 0.6  Z9 = 79

8

1

Roue de sortie

Secteur denté de sortie

m = 0.6  Z8a = 83

m = 0.6  Z8b = 68*

7

1

Pignon intermédiaire

Roue intermédiaire

m = 0.6  Z7b = 17

m = 0.6  Z7a = 52

6

1

Poulie réceptrice

Pignon moteur

D6 = 13

m = 0.5  Z6 = 15

5

1

Courroie


4

1

Poulie motrice

D4 = 7

3

1

Moteur pas à pas

Rendement = 0.95

2

1

Came


1

1

Corps


Repère

Nb

Nom

Observations

Note 68* : Secteur denté de 68 dents correspondant au secteur denté de 90 dents
