Les charges étant importantes, il a été décidé de monter des roulements.


4. Quelles sont les bagues tournantes par rapport à la charge ?

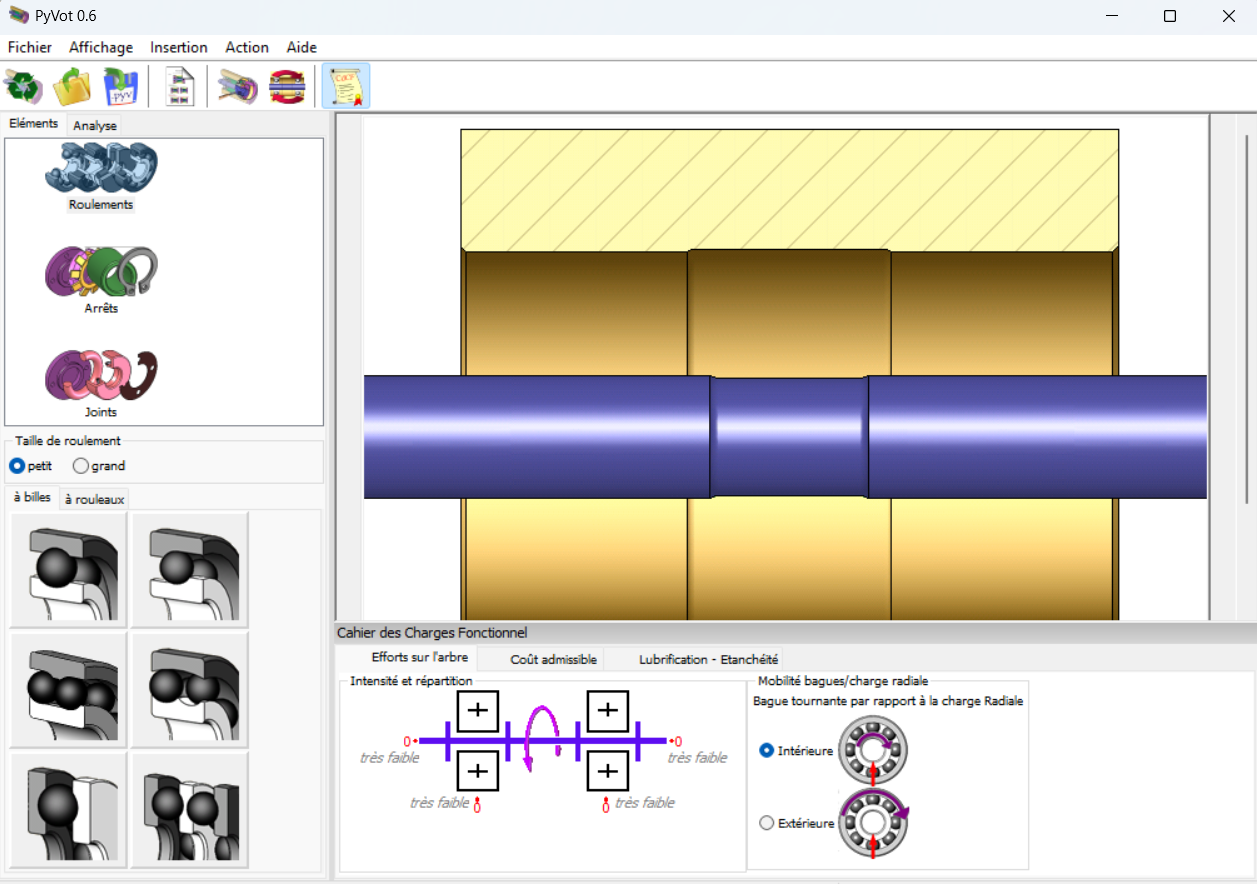

5. Ouvrir le logiciel Pyvot. Le logiciel Pyvot permet de simuler des montages de roulements.


Il a été décidé de monter des roulements à billes. Le cahier des charges est le suivant :


- Réaliser un montage de roulements à billes à contacts radiaux.

- Réaliser un montage avec des petits roulements.

- Utiliser des anneaux élastiques pour arrêts axiaux sur l'arbre.

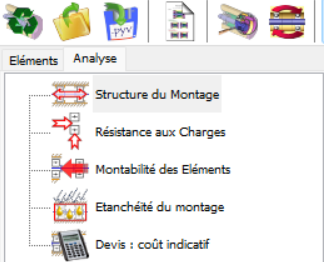

Analyser le montage en structure, résistance et capacité de montage.

Faire une copie d'écran lorsque le montage est correct et la copier dans votre compte-rendu.
