Réalisation du volume A.


Cours : Pour réaliser une forme prismatique, il faut créer une esquisse puis l'extruder.


Faire Fichier - Nouveau - Standard.ipt - Créer.

Puis commencer une esquisse 2D et choisir un plan.


Utiliser les outils Rectangle, Cercle, Congé (pour faire les arrondis sur les bords) et Cote pour créer la vue de face.


Si nécessaire, l'outil permet d'effacer des traits.


N.B Il est préférable de s'appuyer sur le repère centrale pour créer le premier carré.

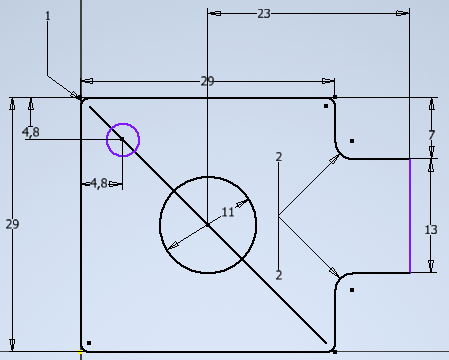

Résultat attendu.

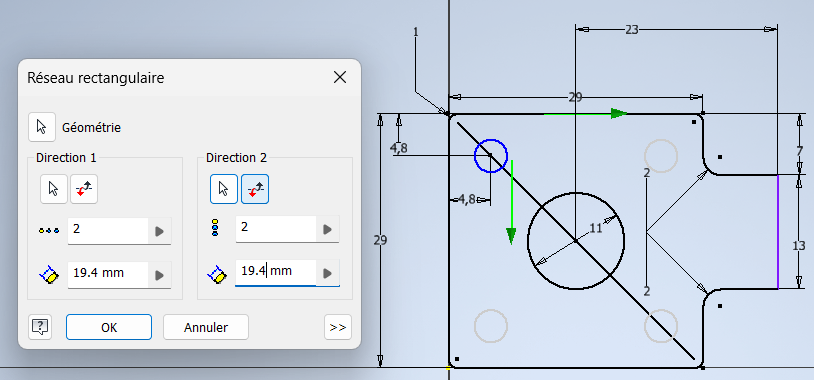

L'outil permet de réaliser les quatre trous rapidement.



L'esquisse est maintenant terminée, faire Terminer l'Esquisse puis .

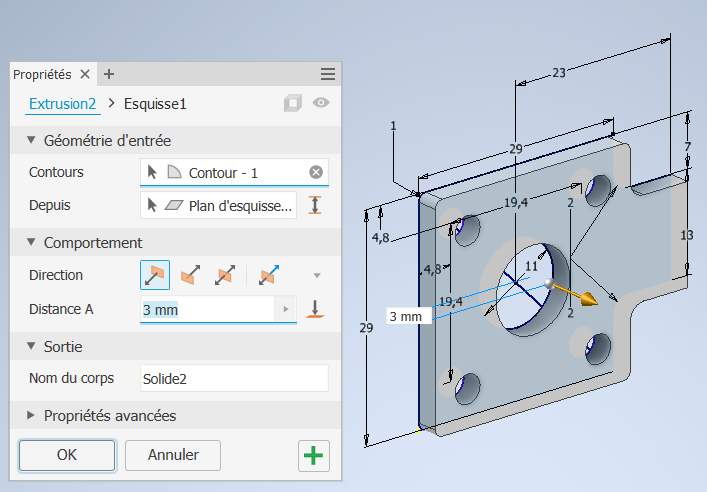

Extruder de 3 mm. Résultat attendu.
