Réalisation du volume B.

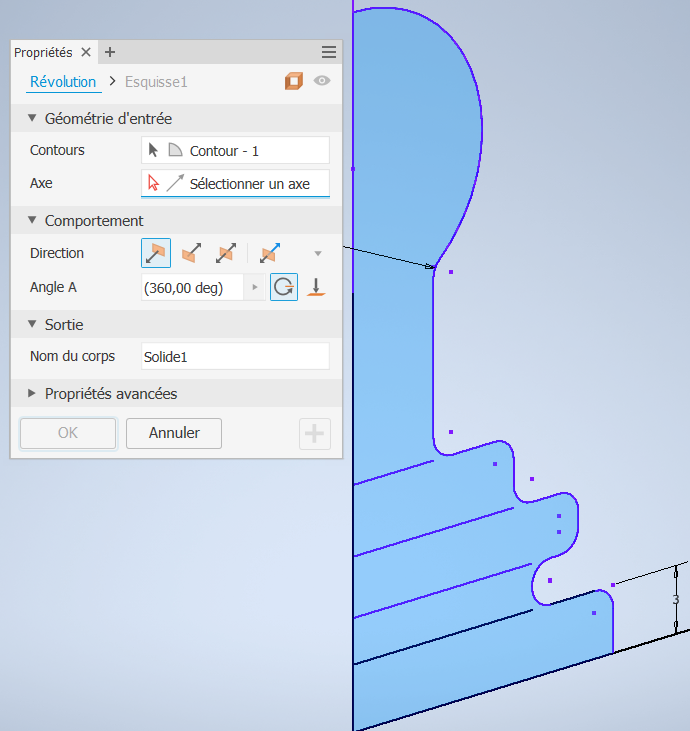

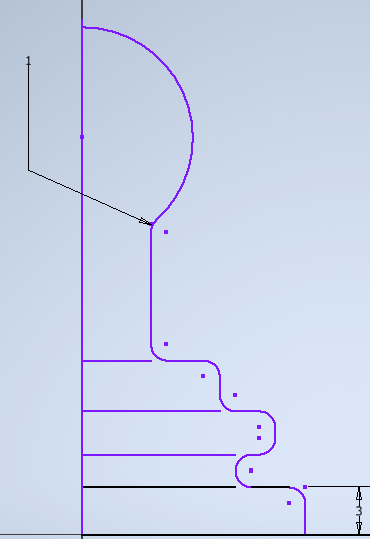

Cours : Pour réaliser une pièce de révolution, il est préférable d'utiliser l'outil à partir d'un axe et de la forme à réaliser dessinés sur une esquisse.

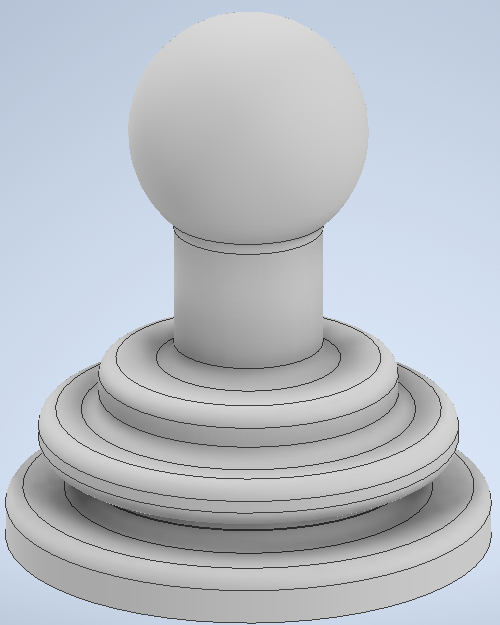

Exemple : Pion d'échec


Mais dans notre cas, nous allons refaire une extrusion comme pour le volume A.


Nous allons nous appuyer sur la face créée précédemment pour créer une nouvelle esquisse.


L'outil est un outil essentiel dans Inventor. Il permet de poser les traits situés en arrière plan sur le calque.

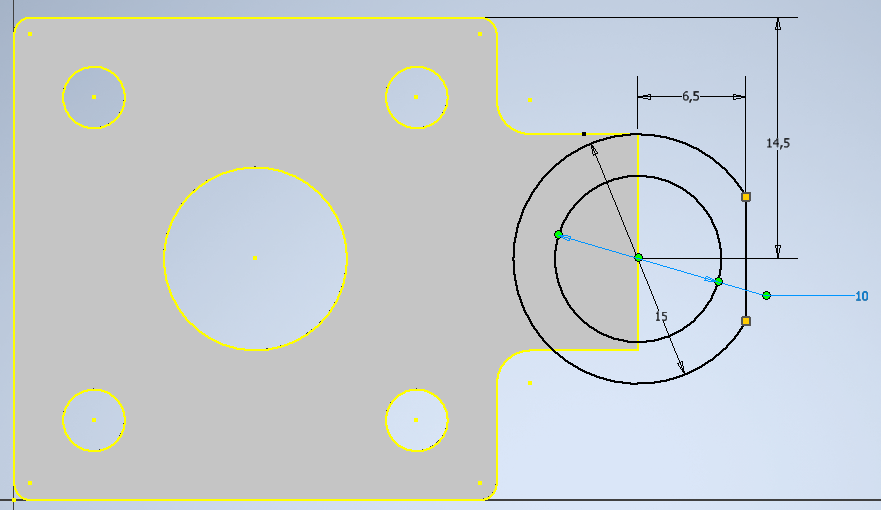

Réaliser l'esquisse suivante.

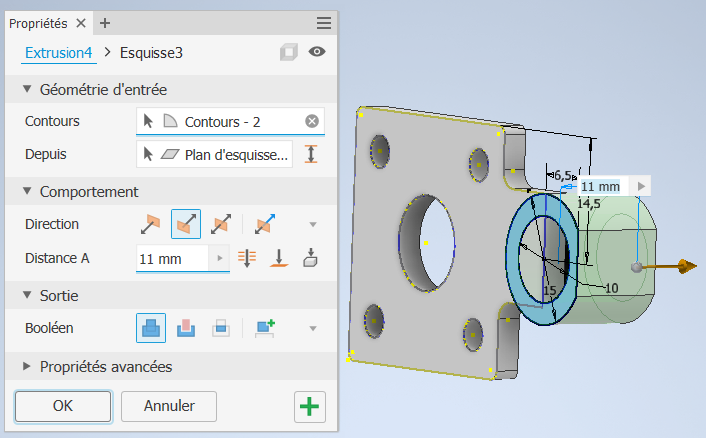

Extruder sur 11 mm.

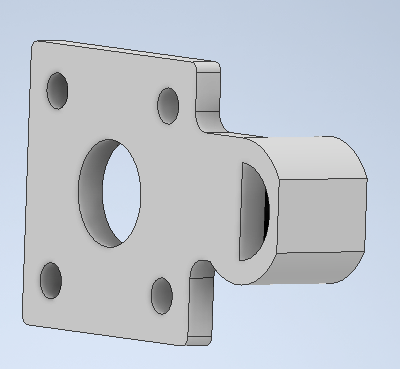

Résultat attendu.

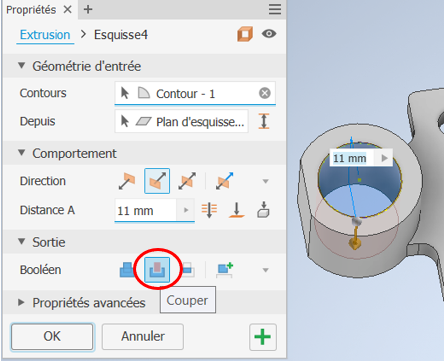

Comme on peut le constater, le trou n'est pas entier. Il suffit de le creuser en extrudant un volume creux.
