Réalisation du volume C.

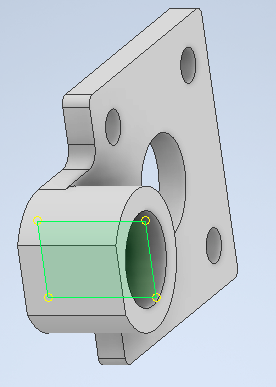

Pour réaliser l'esquisse du prochain prisme, il faut créer un plan passant par l'axe du trou.

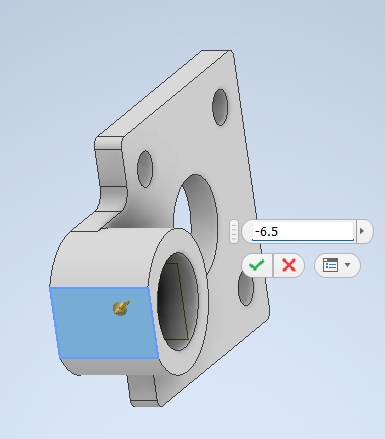

Faire . Cliquer sur le méplat et pousser de façon à ce qu'une côte de décalage apparaisse.

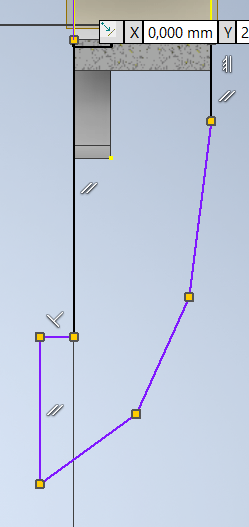

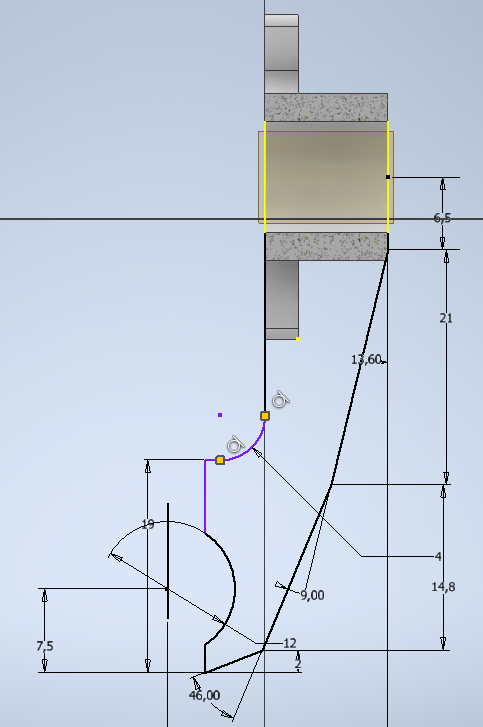

Démarrer l'esquisse sur ce plan puis en vous aidant du dessin de définition, redessiner le doigt (La touche F7 coupe la pièce). Penser à Projeter la géométrie pour s'accrocher dessus.

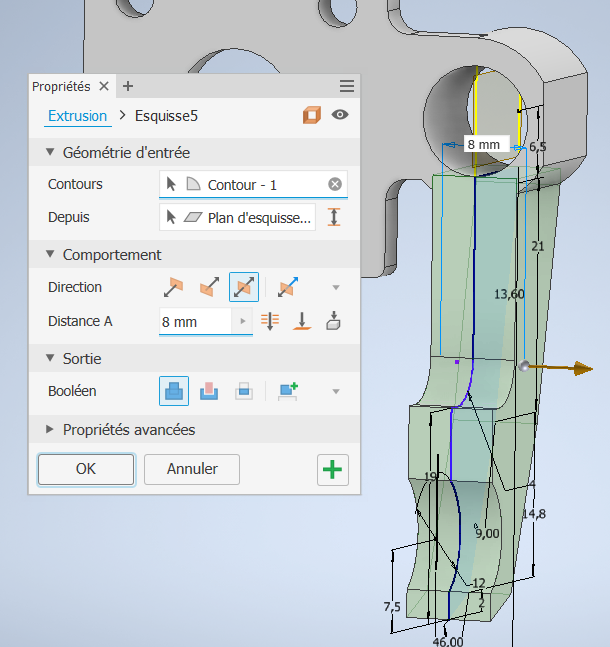

Conseil : Reproduire dans un premier temps la forme de la pièce puis installer les cotes seulement après. Ne pas oublier de fermer le profil puis extruder de chaque côtéé sur 8 mm.

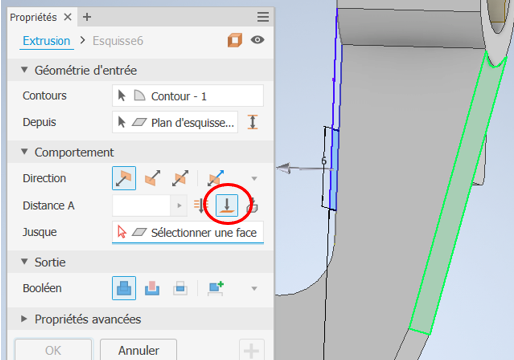

Terminer en réalisant le bossage et en extrudant jusque suivant.

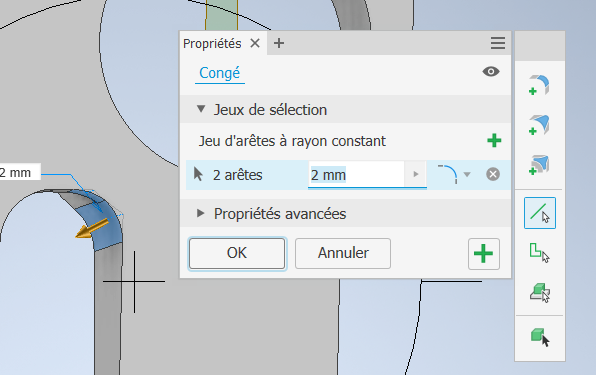

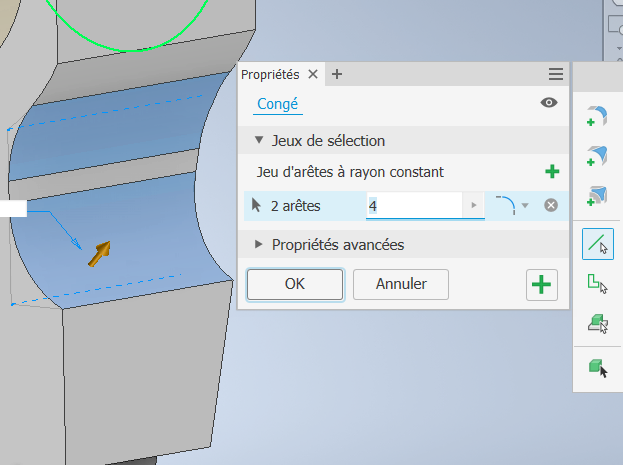

Installer des congés là ou il y en a besoin.





Création du trou taraudé.

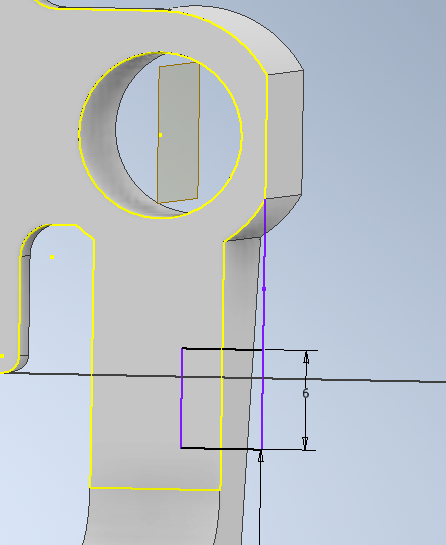

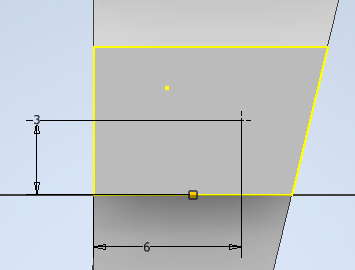

Créer une esquisse sur le méplat puis installer un . Coter ce point puis terminer l'esquisse.

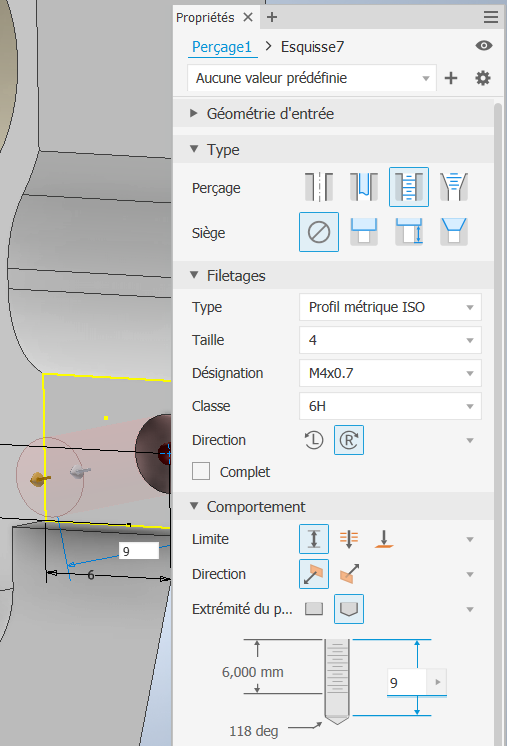

Réaliser un , autre moyen de faire un trou.
